CA-IS3211VCJ
CA-IS3211VCJ
量產
光耦兼容單通道隔離式柵極驅動器
CA-IS3211是一款光耦兼容的單通道隔離式柵極驅動器， 可用于驅動MOSFET、IGBT和SiC器件。隔離等級達到 5.7kVRMS，芯片可提供5A拉、6A灌輸出峰值電流能力。 高達30V的電源電壓范圍允許使用雙極性電源來有效驅 動IGBT和SiC功率FET。該芯片的性能亮點包括：高共 模瞬態抗擾度（CMTI）、低傳輸延遲、低脈沖寬度失真。 嚴格的工藝控制使得芯片一致性較好。輸入級是模擬二 極管，與傳統的光耦隔離柵極驅動器的LED相比，具有 更好的長期可靠性和老化特性。高性能和高可靠性使得 該芯片適用于工業電源、光伏逆變器、車載充電器、直 流電機控制以及汽車空調與加熱系統。CA-IS3211可以 驅動高壓側及低壓側的功率管，既能夠完全兼容傳統的 光耦柵極驅動器，又顯著提高了驅動的性能。
-
特性
光耦輸入的5.7 kVRMS單通道隔離式柵極驅動器
輸出峰值電流：
5A拉 / 6A灌
最大30V輸出驅動電源電壓
8V (B) 或12V (C) VCC 欠壓鎖定閾值軌到軌輸出
70 ns（典型值）傳輸延遲
25 ns（最大）部件對部件延遲匹配
35 ns（最大）脈沖寬度失真
150 kV/μs（最小）共模瞬態抗擾度（CMTI）
隔離柵壽命大于40年
輸入級最高反向耐壓7 V，并支持互鎖
寬體SOIC6-WB/SOIC8-WB封裝，氣隙和爬電距離大于8.5 mm
工作結溫范圍TJ：
-40°C到150°C
-
應用
-
工業電機控制驅動器
-
工業不間斷電源（UPS）
-
太陽能逆變器
-
充電樁
-
儲能變流器
-
-
器件信息
P器件型號 封裝 封裝尺寸（標準值） CA-IS3211VBJ SOIC6-WB 4.68 mm x 7.5 mm CA-IS3211VCJ SOIC6-WB 4.68 mm x 7.5 mm CA-IS3211VBG SOIC8-WB 5.85 mm x 7.5 mm CA-IS3211VCG SOIC8-WB 5.85 mm x 7.5 mm CA-IS3211SBG SOIC8-WB 5.85 mm x 7.5 mm CA-IS3211SCG SOIC8-WB 5.85 mm x 7.5 mm CA-IS3211VBU DUB8 9.2 mm x 6.35 mm CA-IS3211VCU DUB8 9.2 mm x 6.35 mm -

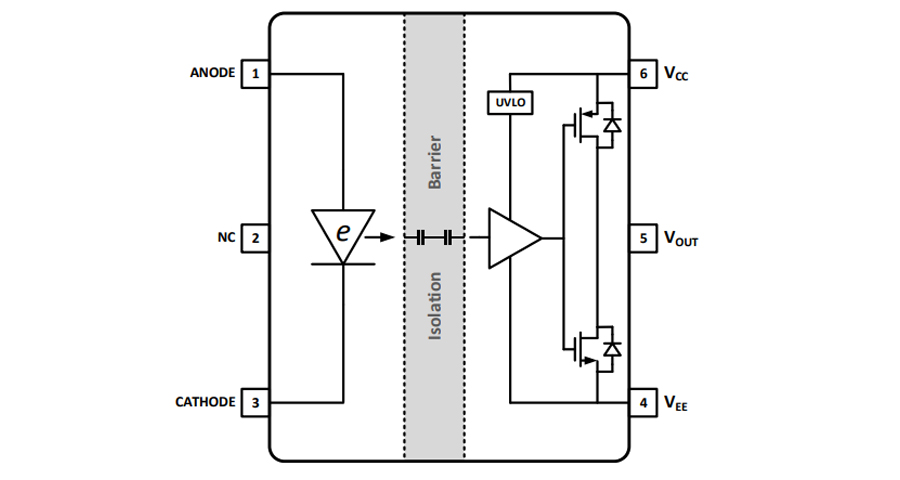

簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: APPNOTE
更新日期: 2023.07.01
-
文件種類: 規格書
更新日期: 2023.03.23
-
文件種類: EVMUG
更新日期: 2023.01.15
-
文件種類: APPNOTE
更新日期: 2023.01.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS3211XXX_V1.1
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40052786
認證日期: 2025.02.28
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: TüV-EN IEC 62368
認證編號: AK 50656801 0001
認證日期: 2024.12.26
-
認證種類: CQC
認證編號: CQC24001453026
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-L511334-11-71100202-9
認證日期: 2023.09.06
-
