集成隔離電源的雙通道高性能數字隔離器
CA‐IS36xx器件是j9娛樂集團微電子數字隔離器系列中集成DC
DC轉換器并且具有增強隔離耐壓等級的器件。CA
IS36xx的出現可替代傳統用分立器件組建的隔離電源方
案，能夠有效節省系統空間并簡化設計，實現完整的信
號和電源隔離。
CA‐IS3621是雙通道數字隔離器，其最后一位數字代表
反向通道數，如圖 7‐1所示。CA‐IS3640/CA‐IS3641/CA
IS3642/CA‐IS3643/CA‐IS3644是四通道數字隔離器，其最
后一位數字代表反向通道數，如圖 7‐2所示。所有器件
都具有故障安全輸出特性，如果輸入信號丟失，以L為
后綴的器件默認輸出為低電平，以H為后綴的器件默認
輸出為高電平。此外，后綴中有V的器件具有獨立的邏
輯電壓供電，用戶可以根據應用情況分別選取不同的
DC‐DC轉換器電源電壓和邏輯電源電壓。
-
特性
信號傳輸速率：
DC~100Mbps
施密特觸發器輸入
默認輸出：
高電平和低電平可選
可選的獨立邏輯電源供電
低傳播延時：
10ns（典型值）
高CMTI：
±150kV/μs（典型值）
寬輸入電壓范圍：
3V~5.5V
寬工作溫度范圍：
–40°C~125°C
集成高效率、低輻射的DC‐DC轉換器
輸出電壓可選：3.3 V或5V
高達650mW的輸出功率
內置軟啟動電路來防止浪涌電流和輸出過沖
過載和短路保護功能
熱關斷保護功能優異的電磁兼容性（EMC）
低輻射
優異的隔離性能
高達5kVRMS的隔離電壓
額定工作電壓下隔離柵壽命：>40年符合RoHS標準封裝

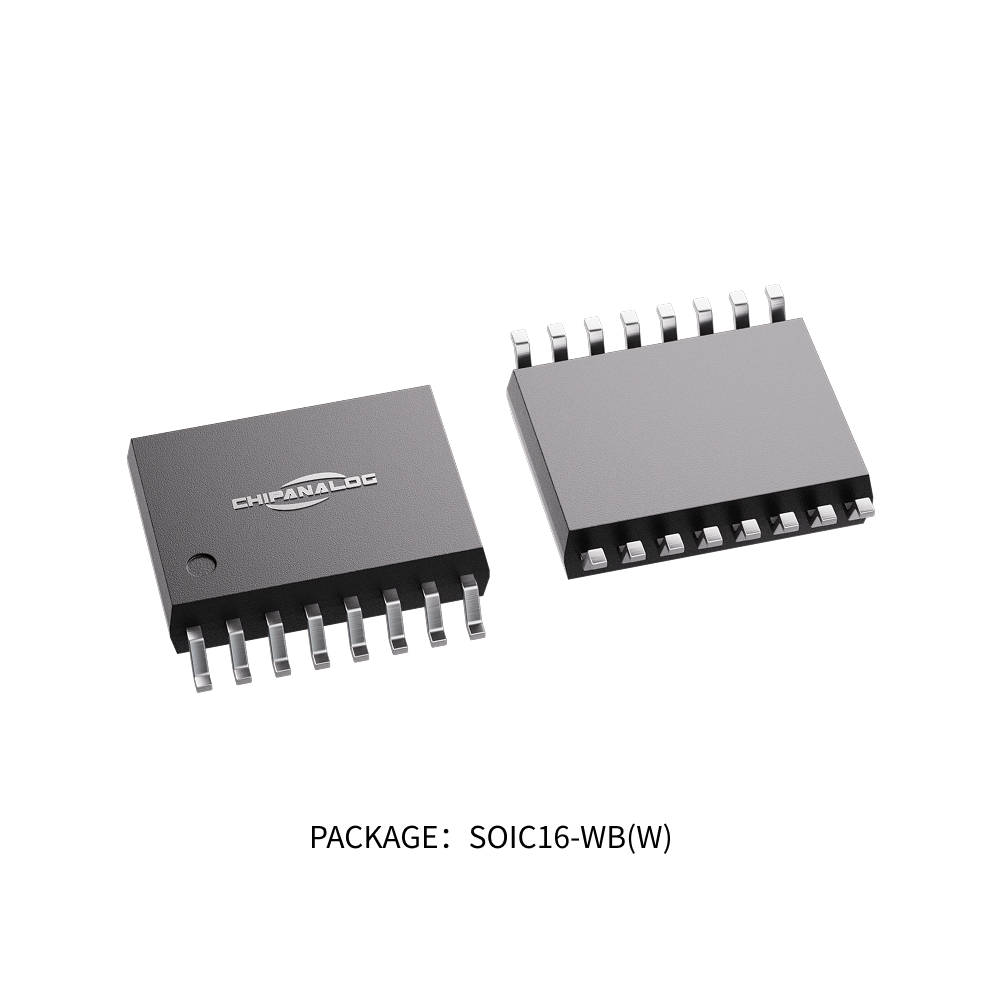

SOIC16‐WB
-
應用
-
工業自動化控制系統
-
電機控制
-
醫療設備
-
測試和測量
-
隔離ADC，DAC
-
-
器件信息
零件號 封裝 封裝尺寸（標稱值） CA‐IS362x
CA‐IS364x
SOIC16-WB(W) 10.30mm×7.50mm -
簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2022.03.14
-
文件種類: EVMUG
更新日期: 2021.01.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS36XX_V1.4
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40052786
認證日期: 2025.02.28
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: TüV-EN IEC 62368
認證編號: AK 50656801 0001
認證日期: 2024.12.26
-
認證種類: TüV-EN 61010
認證編號: AK 50656808 0001
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-2125790-4
認證日期: 2023.09.06
-
認證種類: CQC
認證編號: CQC23001406424
認證日期: 2023.11.09
-
