CA-IS1305M25W
量產
隔離Sigma-Delta調制器
CA‐IS1305x 器件是一系列為基于分流電阻的電流檢測而
優化的高精度隔離式 Sigma‐Delta（ΣΔ）調制器。低的
失調和增益誤差以及相關溫漂能夠在全工作溫度范圍內
保持測量的精度。
CA‐IS1305x 器件采用二氧化硅（SiO2）作為隔離層，支
持符合UL 1577 認證的高達5 kVRMS的電氣隔離。 該技
術將高低壓域分開從而防止低壓器件被損壞，同時提供
低輻射和高磁場抗擾度。高共模瞬態抗擾度（CMTI）
意味著CA‐IS1305x器件在隔離層之間正確地傳遞信號，
適合要求高壓、大功率開關的工業電機控制和驅動應用
場合。器件內部輸入共模過壓和高邊電源丟失檢測功能
有助于故障診斷和系統安全。
CA‐IS1305x 的輸出位流可以通過后級的 FPGA 或 DSP 處
理。CA‐IS1305x 器件通過使用 sinc3 濾波器能夠在 78.1
kSPS 數據吞吐率時實現 16 位的分辨率，典型的信噪比
（SNR）為85 dB。外部時鐘頻率范圍是從5 MHz到21
MHz，便于同步，同時為使用提供靈活性。
CA‐IS1305x 器件通過寬體16腳SOIC 封裝 ，支持在額定
擴展工業溫度范圍內（–40°C 到125°C）正常工作。
-
特性
差分輸入電壓范圍：
±250 mV
低失調誤差：
25°C時±150 μV（最大值）
低增益誤差：
25°C時±0.3% （最大值）
優異的溫漂性能：
±3.5 μV/°C（最大值）失調溫漂
±40 ppm/°C（最大值）增益誤差溫漂優異的交流性能：
信噪比：85 dB（典型值）
總諧波失真：–93 dB（典型值）16位無失碼
高共模瞬態抗擾度：
±150 kV/μs（典型值）
為系統安全設計的故障診斷功能
寬工作溫度范圍：
–40°C到125°C
安全和法規認證：
符合DIN V VDE 0884‐17:2021‐10 認證
符合UL 1577 認證
根據IEC 61010‐1:2010+A1 認證額定工作電壓下使用壽命大于40年
-
應用
-
工業電機控制和驅動
-
隔離式開關電源
-
不間斷電源
-
-
器件信息

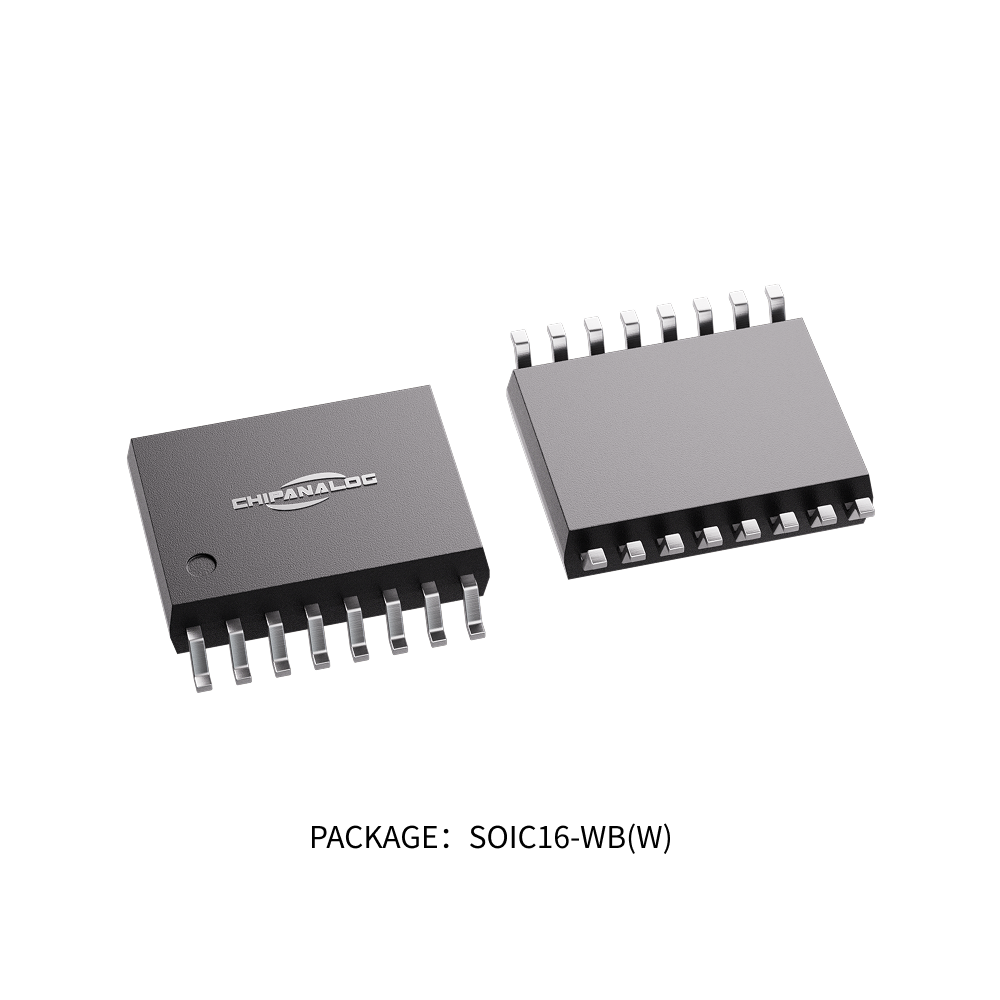

器件型號 封裝 封裝尺寸（標稱值） CA‐IS1305x SOIC16-WB (W) 10.30 mm × 7.50 mm -
簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2023.05.04
-
文件種類: APPNOTE
更新日期: 2022.04.15
-
文件種類: APPNOTE
更新日期: 2022.03.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS12XX&13XX_V1.3
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: TüV-EN IEC 62368
認證編號: AK 50656801 0001
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-L511334-11-02500202-5
認證日期: 2023.04.12
-
認證種類: CQC
認證編號: CQC23001406424
認證日期: 2023.11.09
-
